【同木大课堂】小改动，节省大成本！（一）

剪力墙边缘构件巧用墙身水平钢筋

我国房地产行业经过了20年高速发展，目前行业整体已经进入微利时代。拼品质、拼成本成为了新时代地产企业成功的关键因素。设计决定了90%的土建成本，在设计阶段引进优化咨询公司已经成为很多房企控制成本的有效手段。我司技术部总结同木近十年来在优化咨询领域的一些经验，推出《小改动，节省大成本》系列文章，希望能给大家有所帮助。

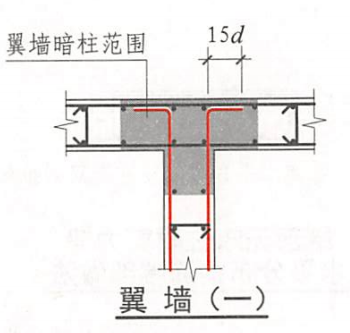

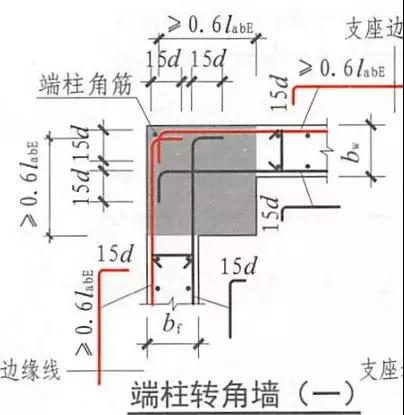

剪力墙结构是住宅建筑最常见的结构形式，统计表明剪力墙的钢筋往往占到结构整体用钢量的60%左右，而剪力墙的钢筋中边缘构件的钢筋量最大。按照 16G101-1图集要求，墙身水平分布钢筋的端部锚固一般是延伸到端柱或暗柱对边并弯锚15d，如下图所示。

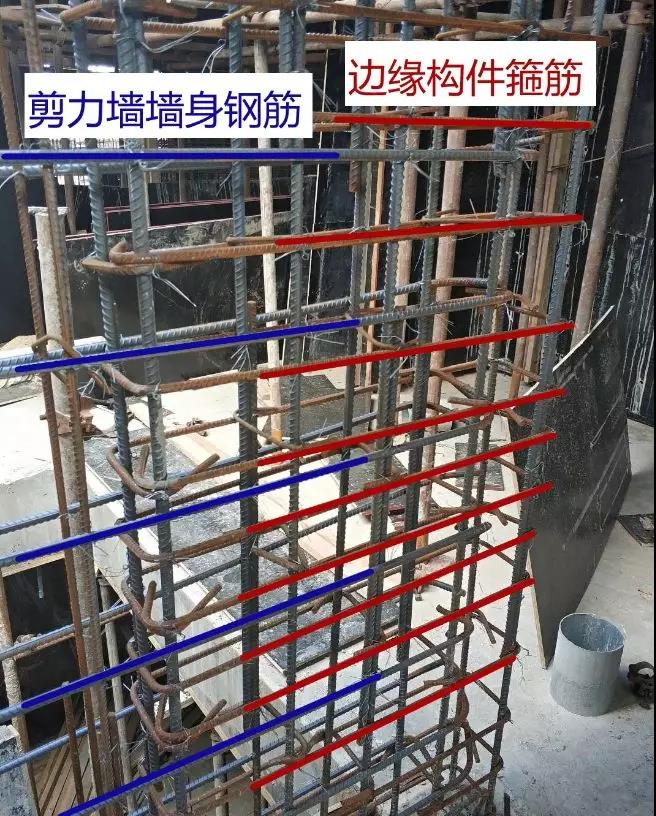

边缘构件需要同时满足计算要求和构造要求，比如一级抗震时约束边缘构件或底部加强区内构造边缘构件的箍筋间距均应不大于100mm。这就导致了构件内部墙身水平钢筋和箍筋的交叉叠加，使得钢筋过于密集，下图为现场照片，从中可以看出边缘构件区域钢筋非常密集，在一个墙的水平钢筋间隔内还有1到2个箍筋，这样不仅加大了钢筋绑扎难度，也影响了混凝土的浇筑质量。

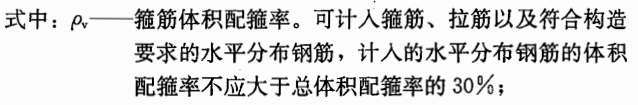

基于这种情况，混凝土规范，抗规和高规都规定了在计算约束边缘构件体积配箍率时，可以计入水平分布筋。

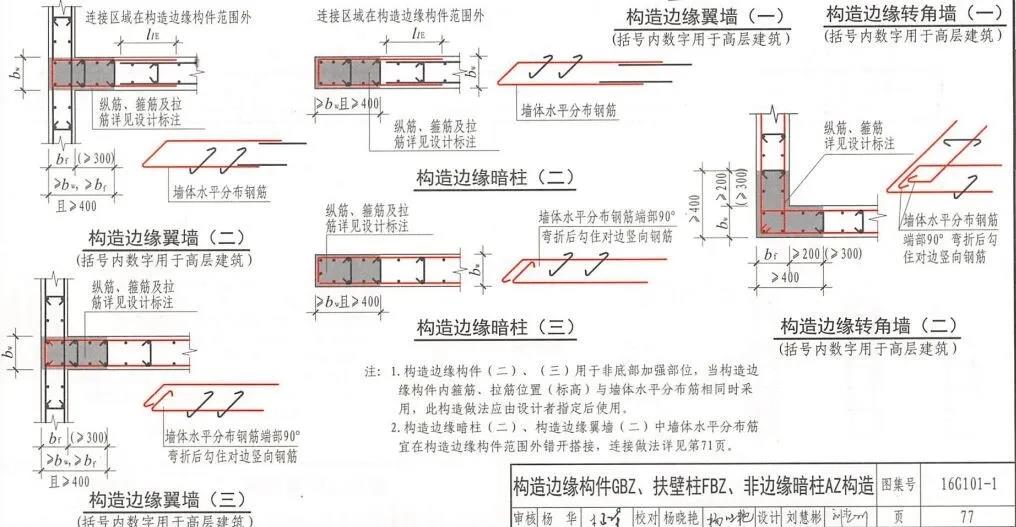

     16G101-1图集第77页也给出了构造边缘构件利用墙身水平筋代替箍筋的样图。这意味着不论是约束还是构造边缘构件，都可以利用墙体水平分布筋代替箍筋。设计时又应该如何利用墙身水平筋进行边缘构件的设计呢？

目前，边缘构件箍筋利用墙体水平筋的做法渐成普及之势，广大设计院已经逐渐接纳并积极采用。这样做不仅节省了土建成本，减少了施工难度，同时也提高了边缘构件的混凝土浇筑质量。据统计，利用墙身水平钢筋替代边缘构件箍筋大约能节省2kg/m²的结构整体含钢量，效果明显。
